應急照明和疏散指示系統在住宅建筑的應用研究
李茫茫
安科瑞電氣股份有限公司 上海嘉定 201801
摘 要：火災時為了確保疏散通道能被有效識別或消防控制室、配電室、柴油發電機房等重要工作場所繼續作業而設置的照明被稱為消防應急照明，主要功能是為人員安全疏散和滅火救援行動提供必要的照度和正確的疏散指示。本文主要針對住宅建筑消防應急照明的設計進行了相應的探討。
關鍵詞：：住宅建筑；消防應急照明；設計
1 引言
發生火災時當正常照明的電源失效而需要啟動的照明被稱為消防應 急照明，主要包括疏散照明和備用照明兩部分內容。消防應急照明（下文中 統一簡稱為“應急照明”）是指火災時為了確保疏散通道能被有效識別或消防控制室、配電室、柴油發電機房等重要工作場所繼續作業而設置的照明。
2 設計依據
目前住宅建筑應急照明設計時所依據的國家（行業）標準和規范主 要有：
（1）消防應急照明和疏散指示系統技術標準（GB 51309—2018）。
（2）建筑設計防火規范（GB 50016—1014）（2018 年版）（以下簡稱《建規》）。
（3）民用建筑電氣設計規范（JGJ 16—2008）（以下簡稱《民規》）。
（4）火災自動報警系統設計規范（GB 50116—2013）（以下簡稱《火規》）。
（5）住宅建筑電氣設計規范（JGJ 242—2011）（以下簡稱《住規》）。
3 應急照明的設置場所和部位
《建規》中要求：除建筑高度小于 27m的住宅建筑外，封閉樓梯間、防煙樓梯間及其前室、消防電梯間的前室或合用前室、避難走道、避難層 （間）應設置應急照明；《民規》中除《建規》的要求外，增加了長度超過 20m 的內走道應設置應急照明；《住規》中要求：高層建筑的樓梯間、電梯間及其前室和長度超過20m的內走道應設置應急照明；中高層建筑的上 述場所宜設置應急照明；層數為19層及以上時，應沿疏散走道設指示標 志燈，在安全出口和疏散門的正上方設“安全出口”標志燈；層數為 10 層 至 18 層時，宜沿疏散走道設指示標志燈，在安全出口和疏散門的正上方設置“安全出口”標志燈，這里稍微有一點不同的是，《民規》中規定二類高層居住建筑的疏散樓梯間可不設疏散指示標志。
由以上國家（行業）標準和規范可知：居住建筑應急照明的設計主要集中在：內走道、樓梯間、前室、消防電梯前室等場所。此外，住宅建筑中如果存在消防控制室、配電室、排煙機房等消防作業場所或房間時，由于這類房間火災時仍需保持正常作業，所以其內部需要設置備用照明，特別需要強調的是，避難間（層）及配電室、消防控制室、消防水泵房、 發電機房等場所應同時設置備用照明、疏散照明和疏散指示標志。
4 應急照明系統的分類和選擇
（1）應急照明按照對燈具的不同控制方式可以分為：集中控制型系統和非集中控制型系統，按照蓄電池電源的供電方式又可以分為集中電 源供電方式和燈具自帶蓄電池供電方式，自此可以衍生出下面四種類型：
集中控制型： 自帶電源集中控制型 集中電源集中控制型
非集中控制型： 自帶電源非集中控制型 集中電源非集中控制型
（2）上述四種系統類型，我們在一般的工程設計中該如何選擇呢？主要依據以下三個原則：
① 建筑中如果設置有消防控制室，應選擇集中控制型系統。
② 建筑中如果未設置消防控制室，但設有火災自動報警系統時，宜選擇集中控制型系統。
5 應急照明系統的聯動控制要求
依據《火規》有關規定：采用集中控制型應急照明系統時，應急照明 的聯動控制由火災報警控制器或消防聯動控制器啟動應急照明控制器實現，采用集中電源非集中控制型應急照明系統時，應急照明的啟動應由消防聯動控制器聯動應急照明集中電源和應急照明分配電裝置來實現，而采用自帶電源非集中控制型應急照明系統，則由消防聯動控制器聯動消防應急照明配電箱來實現。
6 應急照明系統設計措施和需要注意的問題
（1）燈具選擇：由于住宅建筑層高一般均在 8m 以內，所以其應急燈具應選用額定工作電壓不大于 DC36V的A型燈具，如果住宅建筑中沒有設置消防控制室時，則可以選擇自帶電源 B 型燈具，標志燈一般選擇小型標志燈，當室內高度在 3.5~4.5m 的場所時，需選擇中型標志燈，應急照明燈光源需采用色溫不應低于 2700K 的節能光源。
（2）照度要求：樓梯間及其前室，消防電梯間的前室或合用前室、避 難走道等場所的地面較低水平照度為相關的標準（規范）要求為 5lx，避 難層（間）地面較低水平照度為 3lx，疏散走道、配電室、消防控制室、消防 水泵房、發電機房等發生火災時仍需正常工作的區域和場所，其地面疏 散照明的較低水平照度為 1lx。
（3）電源選擇及安裝位置。
① 應急照明系統既可采用集中電源供電方式也可采用燈具自帶蓄 電池供電方式，系統應急啟動后，在蓄電池電源供電時的持續工作時間 應滿足建筑高度大于 100m 時，不應小于 1.5h，其余建筑，不應少于 0.5h。
② 應急照明配電箱或集中電源應設置在消防控制室、配電間（室）、 電氣豎井、值班室或設備機房等場所，其中集中電源額定輸出功率不應大于 5kW，設置在電氣豎井內時不應大于 1kW。
（4）燈具配電回路的設置需要符合以下要求：
① 防煙樓梯間前室及合用前室內應急照明燈具應由前室所在樓層的配電回路供電。
② 避難走道和配電室、消防控制室、消防水泵房、自備發電機房等發生 火災時仍需工作、值守的重要場所，其應急照明燈具應單獨設置配電回路。
③ 封閉樓梯間、防煙樓梯間、室外疏散樓梯應急照明燈具應單獨設置配電回路，敞開樓梯間內設置的應急照明燈具由所在樓層或就近樓層的配電回路供電。
④ 需要特別注意的是當采用自帶電源型應急照明系統時，防煙樓梯間應急照明燈具應設置獨立的應急照明配電箱，封閉樓梯間宜設置獨立的應急照明配電箱，而采用集中電源型應急照明系統時，上述場所則不需要單獨設置配電箱，只需要采用單獨的配電回路即可。
（5）集中電源或應急照明配電箱沿電氣豎井垂直方向為不同樓層的 燈具供電時，供電范圍不宜超過 18 層。
7 安科瑞智能消防應急疏散系統的選型
7.1 安科瑞的智能疏散系統

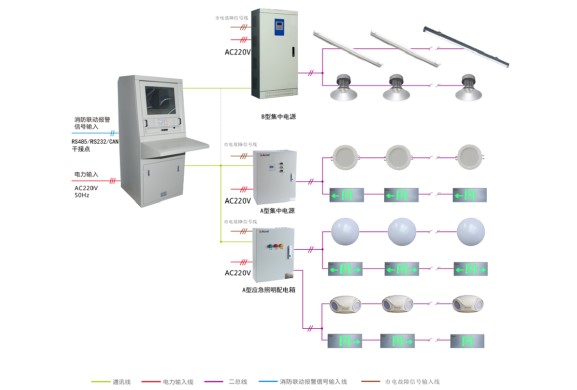

安科瑞的智能疏散系統由三層網絡結構。一層：智能疏散主機；二層：區域應急照明配電箱；三層：疏散指示標志燈具，其具體結構形式如圖1所示。
圖1 智能消防應急疏散系統圖
智能疏散系統主機：主機由交互式操作軟件支持，實時解析底層設備的工作狀態，接收來自消防報警系統的火警聯動信號。在日常維護過程中聲光報警顯示各種設備故障信息，具備日志的查詢、記錄、打印功能；在火災發生時，根據火災聯動信號選擇相應的應急預案，啟動各類應急疏散指示燈。
區域應急照明配電箱作為系統內為燈具供電的供配電裝置，同時具備接受主機的巡檢控制、供電回路的電氣隔離、回路智能控制、回路信號匯集，加快主機對底層燈具的巡檢速度，降低信號干擾，改善通信質量等功能。
疏散指示標志燈具，集中電源集中控制型疏散指示燈為人員疏散逃生指引方向。其安裝方式有壁掛式、吊掛式、地埋式三種，主要設置于防火分區的安全出口等處。集中電源集中控制型應急照明燈具，其主要為人員疏散逃生提供照明，安裝方式有壁掛式、吸頂式、嵌頂式三種。

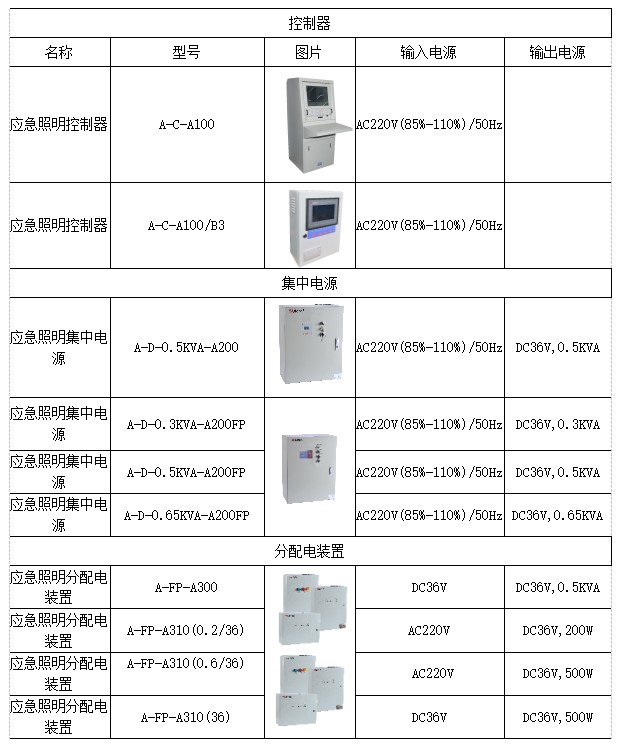

7.2 產品選型表

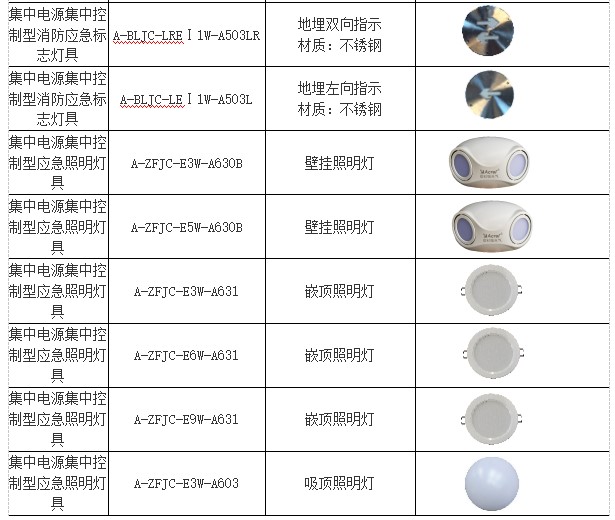

燈具選型表
8 結束語
綜上所述，作為住宅建筑中安全逃生的重要保障，應急照明已經受到人們的廣泛關注，我們在設計時，一定要在滿足規范要求的前提下，設計出安全、可靠、經濟、合理的應急照明系統。
參考文獻
[1]建筑設計防火規范：GB 50016—2014（2018 年版）[S].
[2]李永青.淺談住宅建筑消防應急照明設計.
[3]安科瑞企業微電網設計與應用手冊.2020.06版.
[4] 安科瑞消防應急照明和疏散指示系統/防火門監控系統/消防設備電源監控系統/電氣火災監控系統選型手冊.2019.07版.
