功能：
AFRD防火門監控系統集中控制其各終端設備即電動閉門器、電磁釋放器的工作狀態，實時監測疏散通道防火門的開啟、關閉及故障狀態，顯示終端設備開路、短路等故障信號。系統采用消防二總線將具有通信功能的監控模塊相互連接起來，當終端設備發生短路、斷路等故障時，防火門監控器能發出報警信號，能指示報警部位并保存報警信息，最大限度的保障了電氣安全的可靠性。
應用場所：
（1）辦公建筑（商務辦公、國家機關辦公建筑等）；
（2）商業建筑（商場、金融機構建筑等）；
（3）旅游建筑（賓館飯店、娛樂場所等）；
（4）科教文衛建筑（文化、教育、科研、醫療衛生、體育建筑等）；
（5）通信建筑（郵電、通信、廣播、電視、數據中心等）；
（6）交通運輸建筑（機場、車站、碼頭建筑等）。

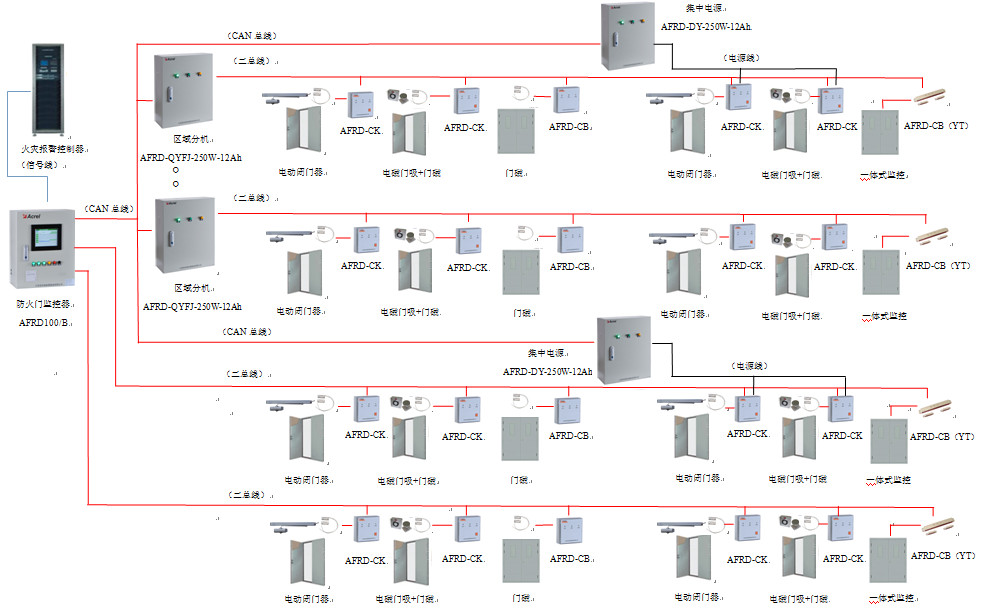

AFRD100防火門監控系統采用AFPM100/B防火門監控器（主機）+區域分機+防火門監控模塊三層結構組網模式，適用范圍廣，滿足各種環境的現場，便于區域化管理，監控模塊與監控器之間采用二總線通訊，監控器與分機之間采用CAN總線通訊，滿足了通訊實時性高的要求。
1)消防設備電源狀態監控器
|
外形 |
名稱 |
規格 |
功能 |
 |
AFRD100/B2
防火門監控器 |
≤128點 |
能接收防火門監控模塊傳送指令，并在接收指令后將處于打開狀態的防火門關閉，并將其狀態信息反饋至防火門監控器的電動裝置 |
 |

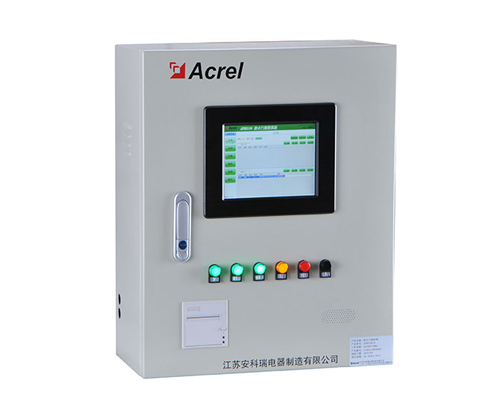

AFRD100/B
防火門監控器 |
≤256點
（可擴展） |
實時接收、檢測并顯示各路防火門裝置的工作狀態信息，并能在分析、整合后，發出指令控制常開防火門的關閉 |
2)區域分機
|
產品外形 |
名稱 |
規格 |
產品功能 |
 |

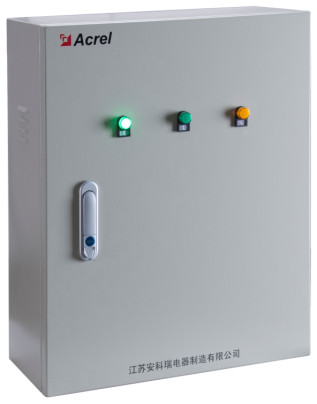

AF-QYFJ-250W-12Ah
區域分機 |
≤256點 |
對局部分區內的裝置實行有效監控，將自身的狀態信息上傳至監控器，延長通訊距離，擴展系統容量 |
 |
AF-QYFJ-50W-7Ah
區域分機 |
≤128點 |
3)監控模塊
|
應用場景 |
型號 |
主要功能 |
|
常開單門 |
AFRD-CK1 |
接收常開單扇防火門的狀態信息并將其反饋至監控器，同時將監控器的指令傳遞給電動閉門器、電磁釋放器 |
|
常開雙門 |
AFRD-CK2 |
接收常開雙扇防火門的狀態信息并將其反饋至監控器，同時將監控器的指令傳遞給電動閉門器、電磁釋放器 |
|
常閉單門 |
AFRD-CB1 |
接收常閉單門防火門的狀態信息并將其反饋至監控器 |
|
常閉雙門 |
AFRD-CB2 |
接收常閉雙門防火門的狀態信息并將其反饋至監控器 |

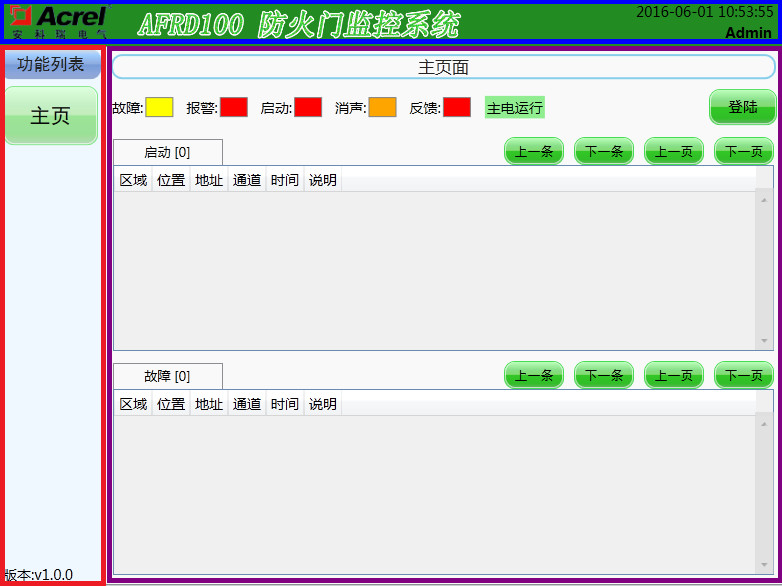

系統運行主界面
包含“登陸”按鈕、“界面標題”、“功能列表”、“系統狀態欄”四部分組成，可以快速查詢當前監控狀態，也可用于工作人員登錄操作。

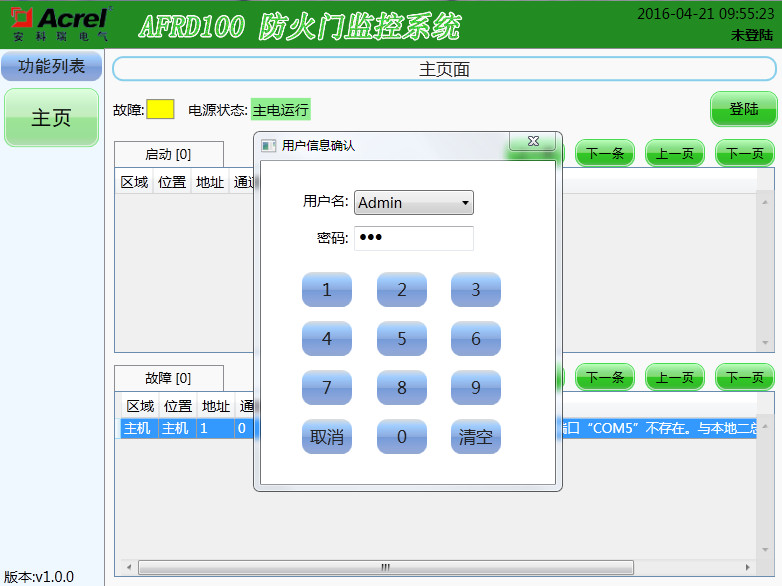

用戶登錄界面
輸入正確的用戶名和密碼后， 系統狀態欄會直接跳轉至當前用戶的操作界面下，可顯示當前登錄用戶和功能列表。

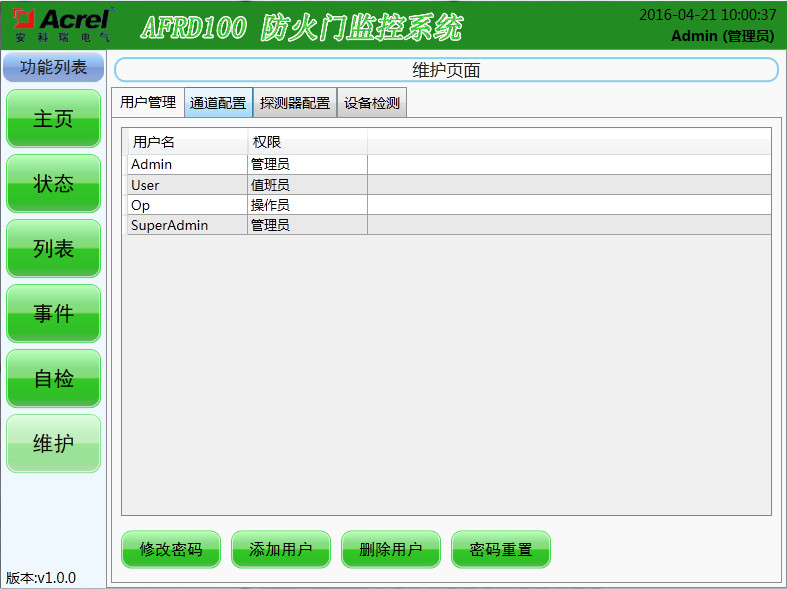

權限管理界面
該界面設有三種操作級別，操作權限級別依次為“超級管理員”→“管理員”→“操作員”，其中高級別可添加低級別的新用戶。

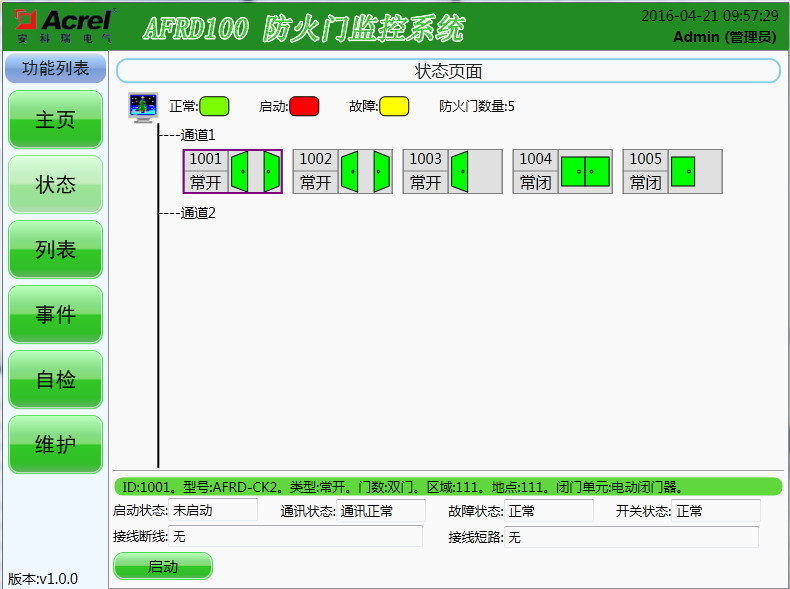

狀態監測界面
該界面以圖形化顯示方式直觀的展現了被監測的防火門的工作狀態，點擊防火門圖標后，系統會顯示該防火門的詳細信息。

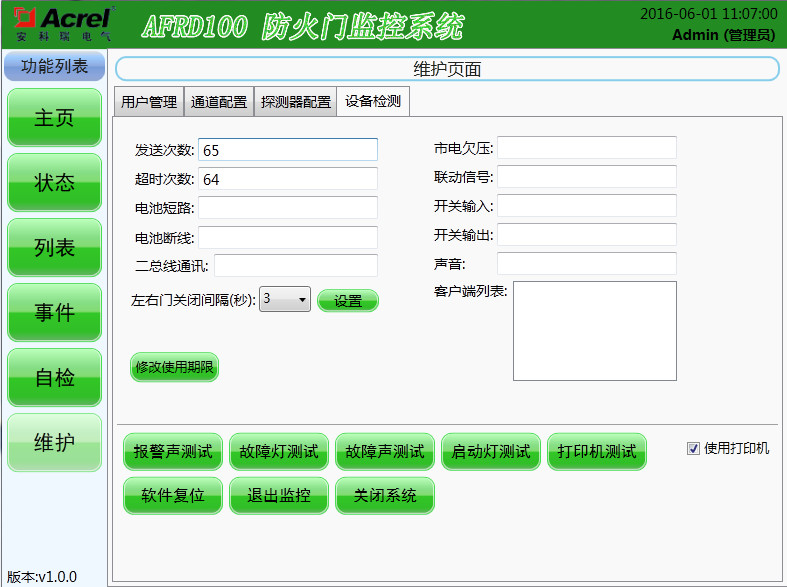

設備檢測界面
該界面可以直接查看和設置一些系統運行參數，獨立測試監控器部分功能，但只有“管理員”及其以上級別才有操作權限。

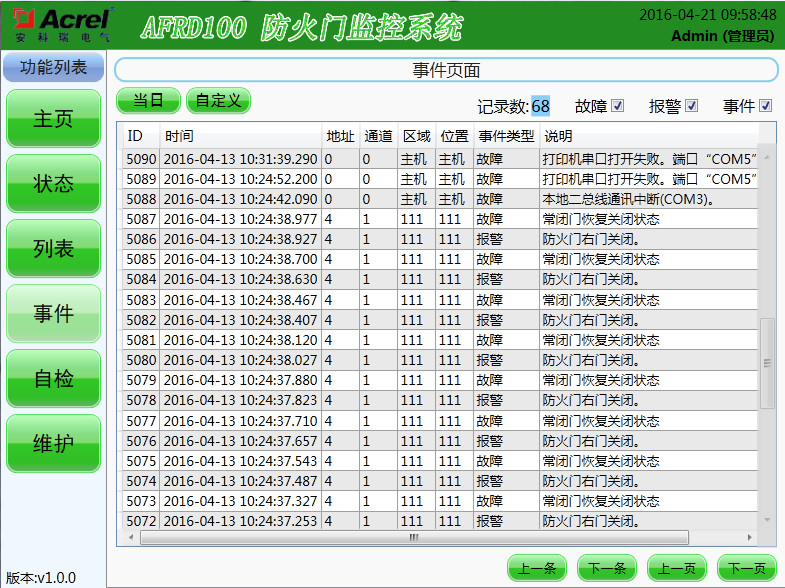

事件記錄界面
該界面可顯示當前存儲的報警記錄、故障記錄和事件記錄，可選擇查詢當天記錄也可以自定義查詢?nèi)掌凇?/div>
